前篇回顾:含硅蒙乃尔合金抛光后金相组织图片依然有黑点怎么办?

耐磨堆焊焊条的金相组织,采用自制的焊条,焊条药皮的主要成分是铬铁45%,石墨5%,钛铁10%。采用直流200A,反接。硬度是62HRC,采用的腐蚀液是氯化铁盐酸溶液,放大倍数是320倍。这是什么组织?

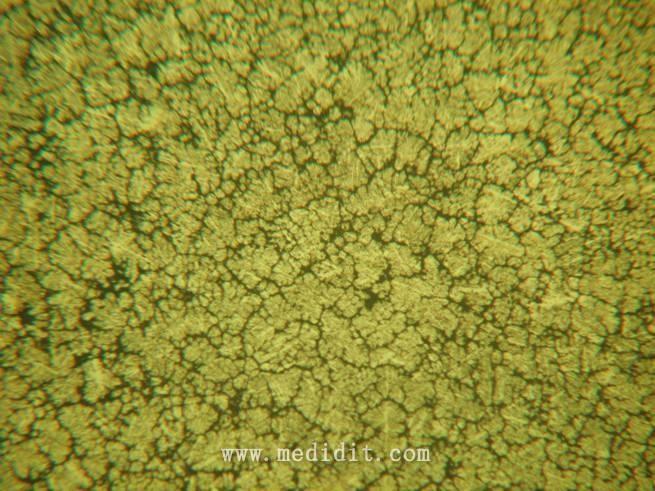

耐磨堆焊焊条的金相组织

感觉是亚共晶,其中小晶粒的是奥氏体及其转变产物,较大的是共晶组织。不知道对不对。

貌似岛状马氏体

你的c含量合金元素Cr含量很高,大面积应该是初生碳化物M(Fe、Cr)23C6,组织应为初生碳化物+共晶碳化物+残余奥氏体(可能有少量马氏体或者铁素体),你可以做一下xrd,确定物相。

做过这方面的研究,经过急热处理,从晶粒形貌上来看,全部都是残余的奥氏体,从成分上来讲,焊层中的Cr含量应当在27%,同时添加在10%Ti,起到固化碳的作用。所以才有这么高的硬度,同时而不开裂。上面的楼主说的非常的准确。如果你做TEM,会发现有马氏体的。我们经常研究过。

c含量合金元素Cr含量很高,大面积应该是初生碳化物M(Fe、Cr)23C6。

发一张这个堆焊层高倍的组织,麻烦看看晶粒里的白色针状的是碳化物吗?晶界上有析出物吗?还有小晶粒和大晶粒里的组织一样吗?

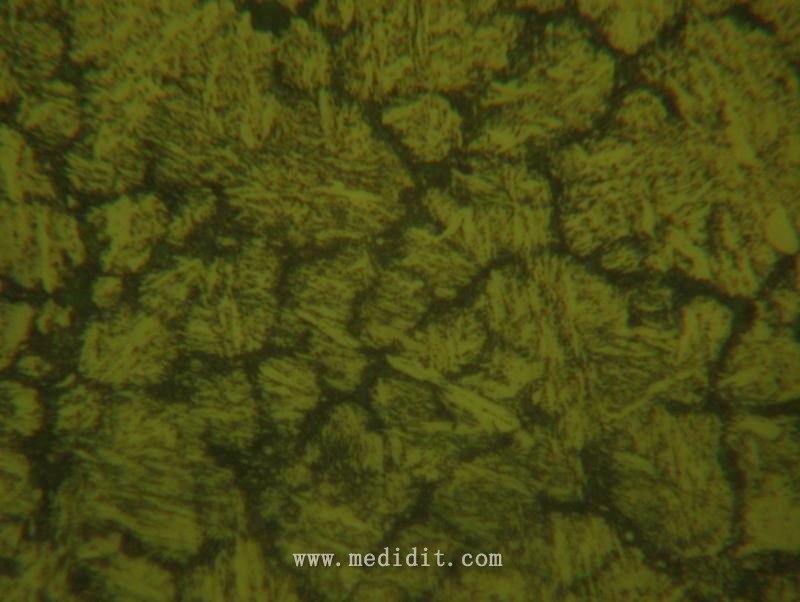

堆焊层高倍的组织

Cr的加入可以提高奥氏体的稳定性,降低MS点,晶粒是否为奥氏体晶粒?中间为马氏体,碳化物我也不清楚在哪里,大小晶粒组织为一样的

Cr的加入从动力学上讲,提高奥氏体的稳定性,降低MS点,推迟了TTT曲线

产品推荐:MX6R正置金相显微镜
