MX6R各项操作根据人机工程学设计,Zui大限度减轻操作者的使用疲劳。其模块化的部件设计,可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用,进行功能选择。

标签正置金相显微镜正置显微镜三目金相显微镜工业金相显微镜工业显微镜


MX6R各项操作根据人机工程学设计,Zui大限度减轻操作者的使用疲劳。其模块化的部件设计,可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用,进行功能选择。

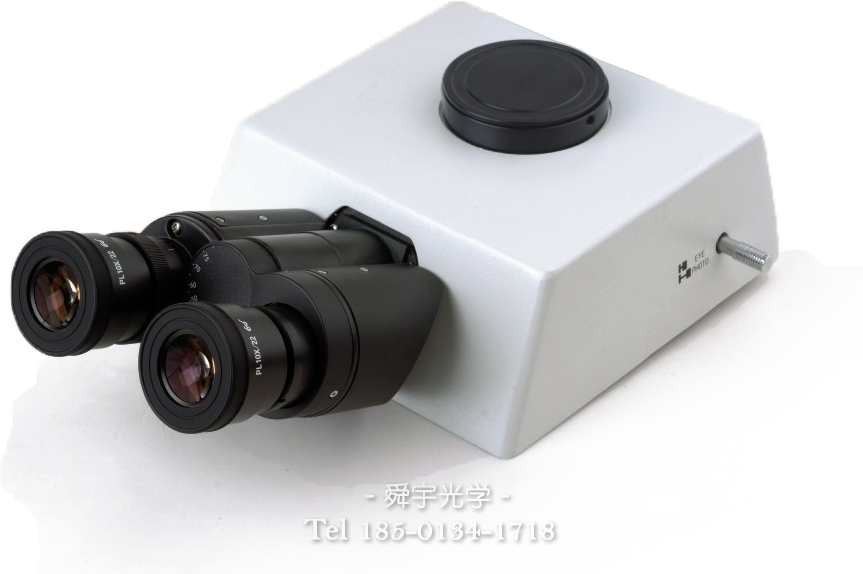

宽视场铰链式三目观察筒


正像铰链三目观察筒,所成像的方位与物体实际方向相同,物体移动的方向跟像面移动的方向相同,便于观察与操作。

大行程移动平台设计

采用6寸平平台设计,行程158×158mm,可适用于对应尺寸的晶圆或FPD检测,也可用于小尺寸样品的阵列检测。

高精度物镜转换器

转换器采用精密轴承设计,转动手感轻巧舒适,重复定位精度高,物镜转换后的同心度也得到较好的控制。

高精度物镜转换器

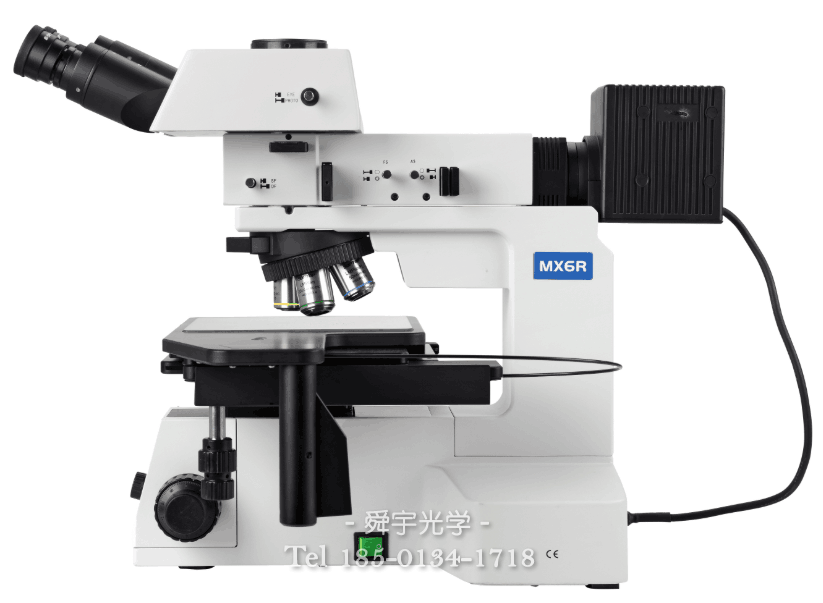

安全、稳重的机架结构设计

工业检测级显微镜镜体,低重心、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。
其前置低手位粗微调同轴调焦机构,内置100-240V宽电压变压器,可适应不同地区的电网电压。底座内部设计有风循环散热系统,长时间使用也不会使机架过热。

技术参数

光学系统

无限远色差光学系统

观察方式

明场/暗场/偏光/DIC

观察筒

30°倾斜,正像,无限远铰链三通观察筒,瞳距调节:50-76mm,分光比100:0或0:100

30°倾斜,倒像,无限远铰链三通观察筒,瞳距调节:50-76mm,三档分光比0:100;20:80;100:0
5-35°倾角可调,正像,无限远铰链三通观察筒,瞳距调节:50-76mm,单边视度调节:±5屈光度,两档分光比100:0或0:100

目镜

高眼点大视野平场目镜PL10X/22mm,视度可调,可带侧微尺

高眼点大视野平场目镜PL10X/23mm,视度可调
高眼点大视野平场目镜PL10X/25mm,视度可调
高眼点大视野平场目镜PL10X/26.5mm,视度可调
高眼点大视野平场目镜PL15X/16mm

物镜

无限远长工作距平场明暗场消色差金相物镜5X-DIC、10-DICX、20X-DIC、50X、100X

明暗场半复消金相物镜5X、10X、20X、50X、100X

转换器

5孔内倾式明暗场转换器,带DIC插槽

调焦机构

反射式机架 , 前置低手位粗微同轴调焦机构。粗调行程 33mm, 微调精度 0.001mm. 带有防止下滑的调节松紧装置和随机上限位装置.内置 100-240V 宽电压系统 , 带光亮度设定暗扭与复位按扭

透、反射式机架 , 前置低手位粗微同轴调焦机构。粗调行程 33mm, 微调精度 0.001mm. 带有防止下滑的调节松紧装置和随机上限位装置.内置 100-240V 宽电压系统,5W暖色LED透射光照明系统,上下光独立可控

载物台

6英寸三层机械移动平台,低手位X、Y方向同轴调节;平台面积445mm×240mm,移动范围:158mm×158mm;带离合器手柄,可用于全行程范围内快速移动;玻璃载物台板(反射用)

6英寸三层机械移动平台,低手位X、Y方向同轴调节;平台面积445mm×240mm,反射照明移动范围:158mm×158mm;透射照明移动范围:100×100mm;带离合器手柄,可用于全行程范围内快速移动;玻璃载物台板(透、反射用)

照明系统

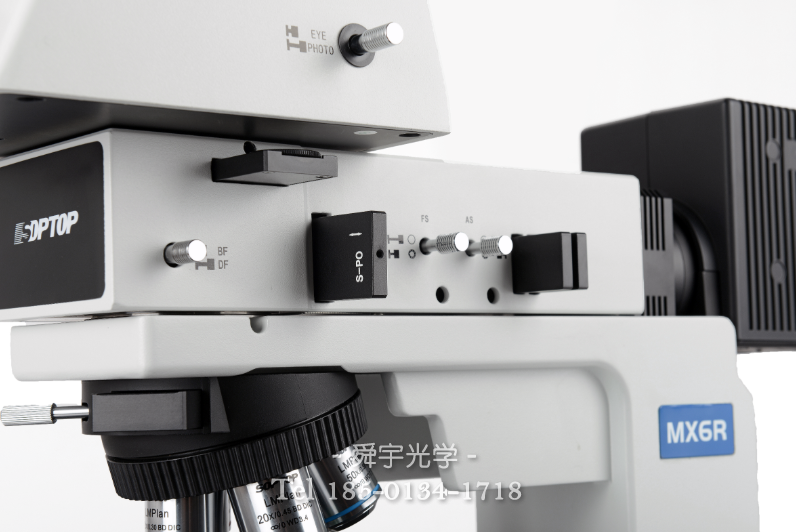

明暗场反射照明器 , 带可变孔径光阑,视场光阑 , 中心均可调 ;带明暗场照明切换装置 ;带滤色片插槽与偏光装置插槽

摄影摄像

0.35X/0.5X/0.65X/1X摄像接筒,C型接口,可调焦

其他

起偏镜插板,固定式检偏镜插板,360°旋转式检偏镜插板 ;反射用干涉滤色片组 ;高精度测微尺 ;DIC 微分干涉组件
