中、高碳钢是指碳含量0.4~0.8%的碳素钢和碳锰钢,除锰外不含其它合金元素;为改善性能而加入微合金元素Nb、V、Ti、Al、B 等而不改变钢的基本特性的一些钢。这类钢主要使用其高强度、高硬度、耐磨性、抗疲劳性能等。如轨钢、型钢、硬线、弹簧钢等均属此类。传统的调质钢由于离线热处理和特别加入的合金元素等提高制造成本因素,逐渐被新型的微合金化结合热加工艺而形成起来的热机械处理工艺,在中、高碳钢中的应用而创制的高性能,高附加值的新钢材所代替。

中碳合金钢金相组织

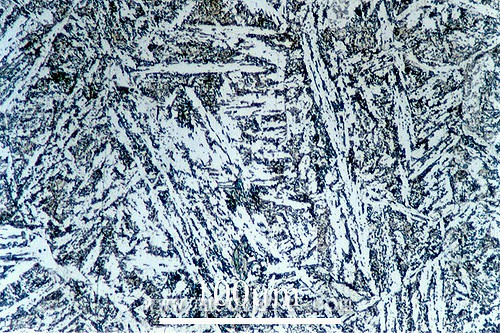

中碳合金钢使用金相显微镜观察的金相组织图

Q:

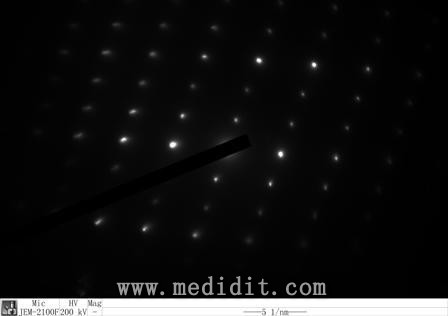

下图是对一中碳合金钢回火后组织中的马氏体板条进行的选区电子衍射结果,我计算的R1、R2两个衍射斑的晶面间距分别为4.0870 Å,2.256 Å(面间距是按标尺测量的透射斑到各斑点距离取倒数),比PDF卡片中马氏体(我用的是α-Fe的卡片)的最大面间距还大,不知道标定过程中出了什么问题。

A:


我测了下,貌似你测错了,测的面间距不对

测的面间距貌似没错,但是马氏体的晶体结构为体心四方结构(BCT),直接用a-Fe的PDF卡片是不是不合适呢

我又找实验室老师测了一下,面间距没错,老师也没办法了,说可能是二次衍射什么的。
马氏体的卡片是有,但是你无法确定点阵常数是哪一个,而且虽然是体心正方,点阵常数差别不大,大家都用α-Fe来进行标定,
