MX12R晶圆检查显微镜

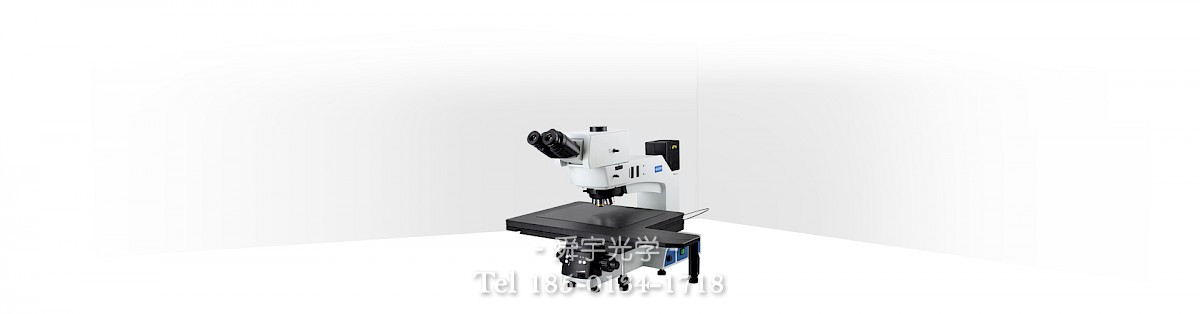

全新的MX12R半导体 FPD 检查显微镜,Zui大支持 300mm 晶圆及 17英寸液晶面板的检查,含 4、6、8、12英寸多种转盘,可适用不同尺寸的晶圆检查。人机工程学设计全面提升,为用户提供更加舒适、灵活、快捷的操作体验。

标签正置金相显微镜正置显微镜三目金相显微镜工业显微镜工业金相显微镜

MX12R半导体FPD检查显微镜

全新的MX12R半导体 FPD 检查显微镜,Zui大支持 300mm 晶圆及 17英寸液晶面板的检查,含 4、6、8、12英寸多种转盘,可适用不同尺寸的晶圆检查。人机工程学设计全面提升,为用户提供更加舒适、灵活、快捷的操作体验。

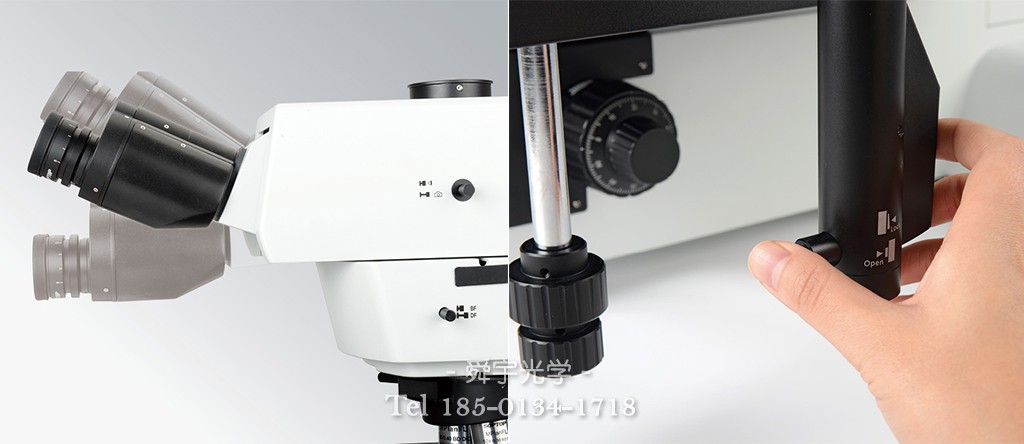

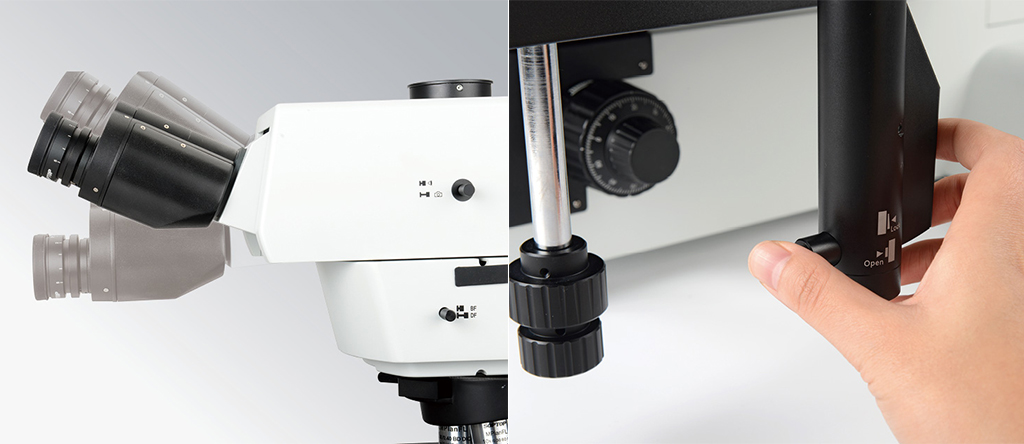

仰角可调观察筒

0-35°观察角度可调,适合不同身高的用户,降低了对工作环境的要求,让不同的使用者都能找到Zui佳的观察角度,减轻了长时间工作带来的不适与疲劳,大幅度提高工作效率。

全新离合驱动式载物台

MX12R 采用离合式手柄,用户按下离合扳手就可灵活移动平台,无需长时间捏紧手柄;按下离合按钮,取消快速移动。避免长时间操作出现手麻现象,并加快观察速度。 MX12R 引入精密导轨传动机构,移动更轻更顺畅,产品更加稳定可靠。

全新离合驱动式载物台
全新离合驱动式载物台

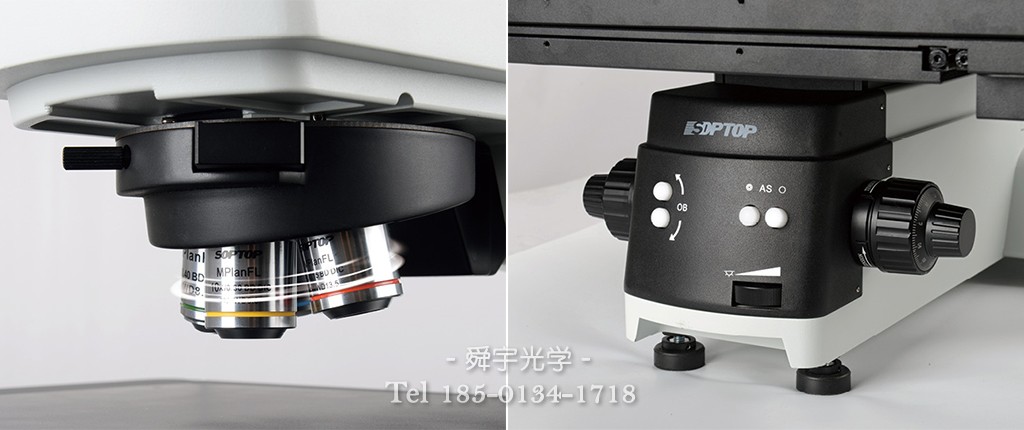

安全、高速的电动式物镜转换器

设有前进、后退两档切换模式,可快速、精确定位到所需要的观察倍率,重复定位精度高。机械式的切换模式,有效提升了转换器的使用寿命。

按键触手可及,助您提高工作效率

MX12R 物镜与孔径光阑采用全新的电动控制系统,其操作按键位于仪器正前方,让您触手可及。人性化的电动设计不仅避免了频繁的手动操作步骤,也使您的检测工作也更加精确、灵活。

按键触手可及,助您提高工作效率
按键触手可及,助您提高工作效率

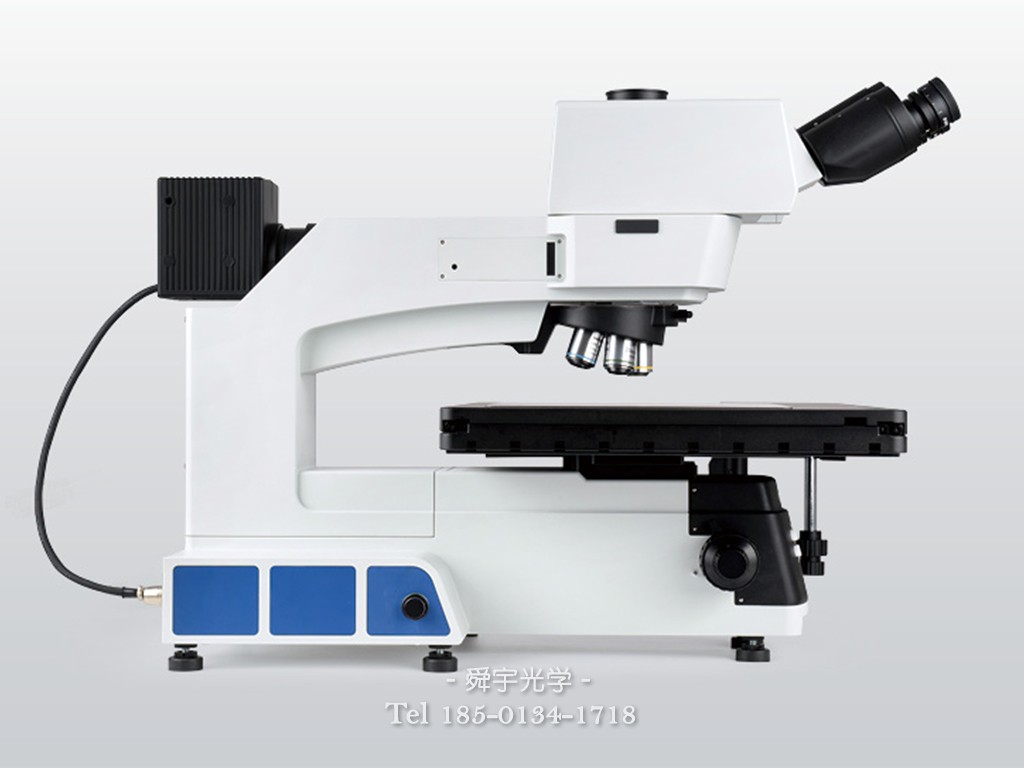

防震支架设计

机身由六端支架支撑,低重心、高稳定性全金属机架,具备强效的抗震功能,确保像质稳定。

防震支架设计
防震支架设计

丰富的应用领域

MX12R 集成了明场、暗场、偏光、DIC 等多种观察功能。 广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件金属陶瓷部件、精密磨具等检测。

丰富的应用领域
丰富的应用领域

技术参数

光学系统

无限远色差校正光学系统

观察方式

明场/暗场/偏光/DIC

观察筒

无限远铰链三通观察筒,0-35°倾角可调,正像,瞳距调节 :50-76mm,分光比 100:0 或 0:100

目镜

高眼点大视野平场目镜 PL10X/25mm,视度可调,可带单刻度十字分划版

物镜

无限远明暗场半复消金相 DIC 物镜 5X 10X 20X 50X 100X

无限远长工作距明暗场半复消金相 DIC 物镜 20X
无限远长工作距明暗场半复消金相物镜 50X 100X

转换器

明暗场六孔电动转换器,带 DIC 插槽

机架组

反射式机架,前置低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置 100-240V 宽电压系统

透反机架,前置低手位粗微同轴调焦机构。粗调行程 35mm,微调精度 0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置 100-240V 宽电压系统

载物台

右手位 14×12 英寸三层机械移动平台,低手位 X、Y 方向同轴调节 ;平台面积 718mmX420mm,移动范围 :356mmX305mm

带离合器手柄,可用于全行程范围内快速移动 ;玻璃载物台板 ( 反射用)

电动平台

面积 495mmX641mm,移动范围 :306mmX306mm ;软件控制 X、Y 移动,重复定位精度,(3+L/50)μm 带平板平台

照明系统

明暗场反射照明器 , 带可变电动孔径光阑,视场光阑 , 中心均可调 ;带明暗场照明切换装置 ;带滤色片插槽与偏光装置插槽

摄影摄像附件

0.5X/0.65X/1X 摄像接筒,C 型接口,可调焦

其他

起偏镜插板,固定式检偏镜插板,反射用干涉滤色片组 ;高精度测微尺 ;DIC 组件
