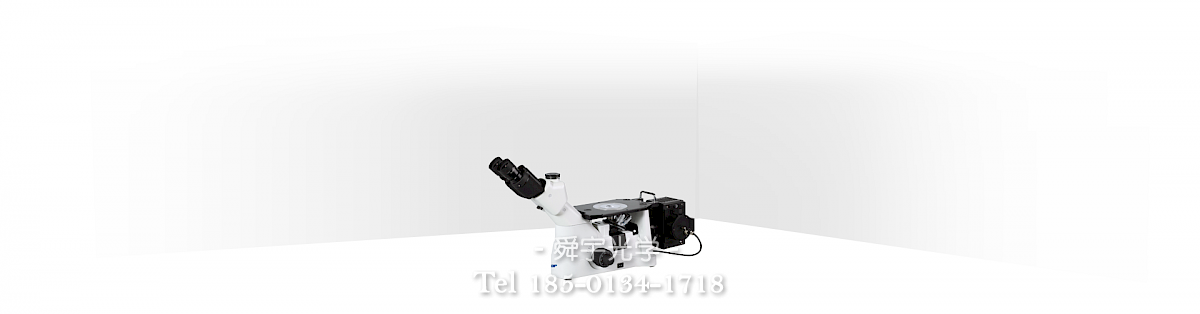

XD30M倒置金相显微镜

XD30M倒置金相显微镜提供优越的图像质量和稳固可靠的机械结构,操作简便,附件齐全,广泛应用于教学科研金相分析以及工厂实验室材料检测。

标签倒置金相显微镜三目显微镜三目金相显微镜倒置显微镜工业金相显微镜工业显微镜


提供优越的图像质量和稳固可靠的机械结构,操作简便,附件齐全,广泛应用于教学科研金相分析以及工厂实验室材料检测。

目镜及物镜
高眼点、超宽视野平场目镜,PL10x/22mm,提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺,无限远平场消色差超长工作距专业金相物镜,无盖玻片设计。

观察筒
铰链式三目,视度可调节,45°倾斜,可进行摄影摄像,对观察图像进行采集和保存,配置电脑和专业软件实现图像分析。

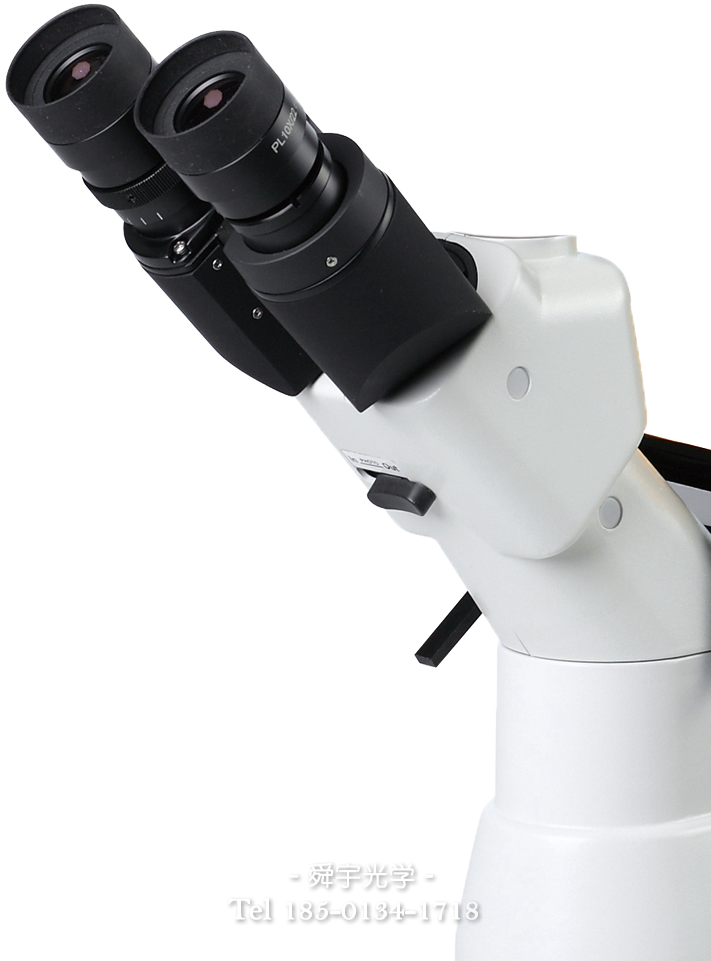

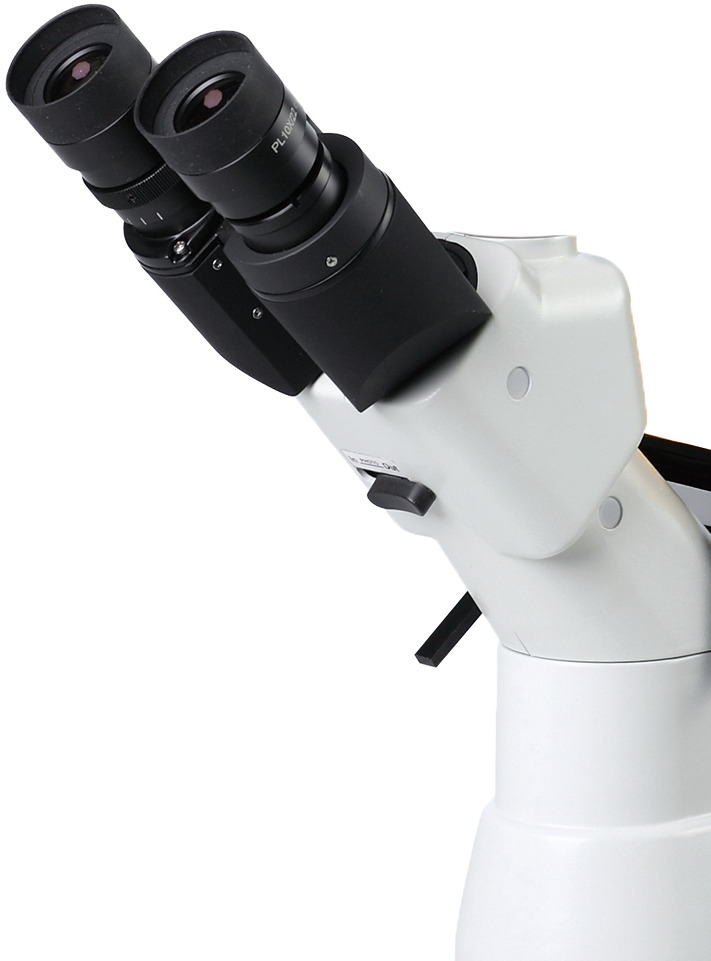

XD30M倒置金相显微镜观察筒

调焦机构
低手位粗微调同轴调焦机构,带有粗调松紧调节装置,粗调每转行程38mm,微调精度0.002mm。

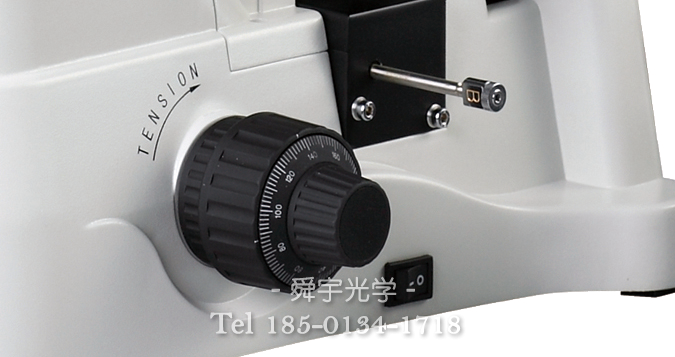

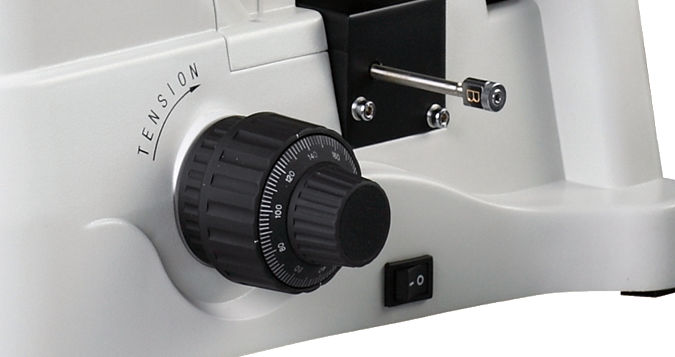

XD30M调焦手轮

照明系统
带可变光阑和中心可调视场光阑的反射式柯拉照明器,自适应90V-240V宽电压,12V50W进口卤素灯,有效保护和延长卤素灯泡的使用寿命。

载物台
可加装同轴低手位调节移动尺及载物台延伸板,拓展应用空间,满足不同需求客户的使用。

技术参数

光学系统

无限远色差校正光学系统

观察筒

铰链式三目头,45°倾斜,瞳距调节范围:54-75mm,单边视度调节±5屈光度分光比:双目100%,双目:三目=80%:20%

目镜

高眼点大视野平场目镜PL10X22mm

高眼点大视野平场目镜PL15X/16mm

物镜

无限远长工作距平场消色差金相物镜:LMPL5X /0.15 /WD10.8 LMPL10X/0.3 /WD10 LMPL20X/0.45 /WD4

无限远长工作距平场半复消金相物镜:LMPLFL50X/0.55 /WD7.8 LMPLFL100X/0.80 /WD2.1

转换器

五孔转换器

调焦机构

粗微调同轴,粗调每转行程:38mm,微调每转行程:0.2 mm,调焦精度:0.002mm,带松紧调节装置

载物台

固定平台:尺寸160X250mm

工作台板

金属载物台板(中心孔Φ12)/金属载物台板(中心孔Φ25)/载物台延伸板

移动尺

低位同轴机械式移动尺,行程120x78mm

反射照明系统

反射式柯拉照明器,带可变孔径光栏和中心可调视场光栏,自适应90V~240V宽电压,12V50W卤素灯,中心可调,,亮度连续可调

偏光装置

起偏镜插片

检偏镜插片,可360度旋转

滤色镜

Φ32mm黄/绿/蓝/中性

摄影装置

摄影接筒(带PK卡口),3.2X摄影目镜

摄像装置

0.5X/1.0X/ C型摄像接筒
