舜宇MX4R正置金相显微镜

工业检测级显微镜镜体,低重心、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。其前置低手位粗微调同轴调焦机构,内置100-240V宽电压变压器,可适应不同地区的电网电压。底座内部设计有风循环散热系统,长时间使用也不会使机架过热。

标签正置金相显微镜正置显微镜三目金相显微镜工业金相显微镜工业显微镜


大行程移动工作平台,长工作距半复消色差物镜,图像锐利清晰,广泛应用于晶圆、FPD等各项工业检测。

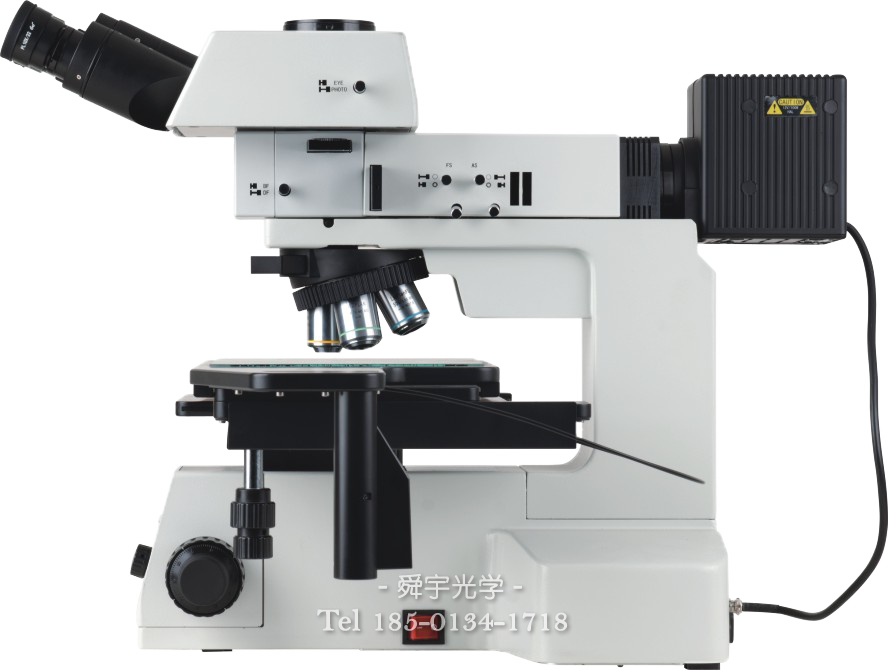

安全、稳重的机架结构设计
工业检测级显微镜镜体,低重心、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。
其前置低手位粗微调同轴调焦机构,内置100-240V宽电压变压器,可适应不同地区的电网电压。底座内部设计有风循环散热系统,长时间使用也不会使机架过热。

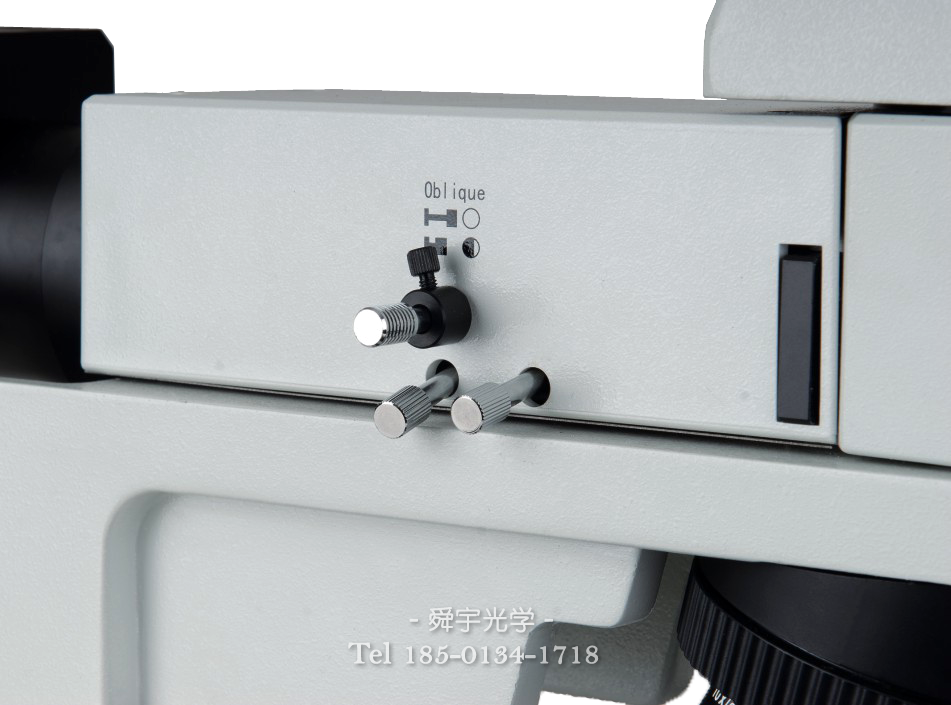

反射照明器
单颗大功率5W白色LED照明,带斜照明机构。切换至斜照明时,可以使物体表面不同材质部分呈现立体图案,增加观察的对比度与视觉效果。

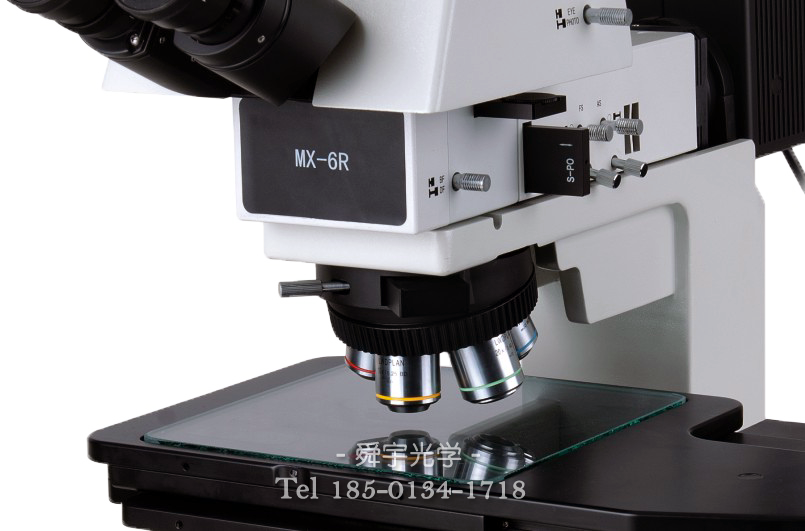

高性能物镜转换器
MX4R转换器采用精密轴承设计,转动手感轻巧舒适,重复定位精度高,物镜转换后的同心度也得到较好的控制,根据需求可配置不同孔位的转换器。





技术参数

型号

MX4R

MX4RT

可选择的观察方法

明场/斜照明/偏振光/DIC

明场/斜照明/偏振光/DIC/透射光

光学系统

无限远色差校正光学系统

目镜

PL10X/22平场高眼点目镜

观察筒

30°铰链式三目,分光比,双目:三目=100:0或50:50

物镜

LMPL无限远长工作距金相物镜5X、10X、20X、50X、100X

转换器

5孔内倾式转换器,带DIC插槽

载物台

4”双层机械移动平台,行程105x 105mm,带金属平板平台,右手位X、Y移动手轮,配平台接口

4”双层机械移动平台,行程105x 105mm,带玻璃平台,右手位X、Y移动手轮,配平台接口

显微镜镜体

粗微调同轴、粗调行程33mm,微调精度0.001mm,,带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器,单路电源输出

粗微调同轴、粗调行程33mm,微调精度0.001mm,,带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器,双路电源输出

反射照明器系统

带可变视场光阑与孔径光阑,均可调中心;带滤色片插槽与偏光装置插槽;带斜照明切换拉杆。12V100W卤素灯,光强连续可调(选择此组照明器时,应使用MX-6R型显微镜镜体)

透射照明系统

/

单颗大功率5W LED,白色,光强连续可调。N..A.0.5聚光镜,带可变孔径光阑
